Neuheit: Print & Cut Perfektion
Kegema KS160 PRO
Rollen-Schneideplotter
Entwickelt für höchste Ansprüche in der Werbetechnik und im Automotive-Bereich. Der KS160 PRO meistert dank seiner einzigartigen Vakuum-Saugplattform auch anspruchsvollste Materialien wie Lackschutzfolien (PPF) und transparente Medien absolut verrutschfrei.
- HD-CCD-Kamera: Perfekter Konturschnitt inkl. Verzerrungskorrektur
- Vakuum-Saugplattform: Fixiert PPF & transparente Folien extrem sicher
- Industrie-Servomotor: Schnittpräzision ± 0,02 mm, Wiederholgenauigkeit ± 0,1 mm
- Smarter Workflow: QR-Code-Job-Erkennung & Offline-Betrieb (USB-Stick)
Welche technischen Daten hat der Kegema KS160 PRO?
Werte, auf die Sie sich im täglichen Dauereinsatz verlassen können.
Der Kegema KS160 PRO ist ein Rollen-Schneideplotter mit 1550 mm Schnittbreite bei 1680 mm Medienbreite. Er schneidet mit 10 bis 1200 mm/s und 10 bis 800 g Schneidedruck, führt das Material über sechs Andruckrollen und Stahl-Grit-Roller und beherrscht Voll- und Halbschnitt in einem einzigen Job.
| Modell | Kegema KS160 PRO |
|---|---|
| Max. Medienbreite | 1680 mm |
| Max. Schnittbreite | 1550 mm |
| Schnittgeschwindigkeit | 10 – 1200 mm/s |
| Schneidedruck | 10 – 800 g |
| Schnittpräzision | ± 0,02 mm |
| Wiederholgenauigkeit | ± 0,1 mm |
| Antriebssystem | Industrie-Servomotor |
| Materialführung | 6 Andruckrollen, Stahl-Grit-Roller |
| Schnittlänge | Bis 10 m ohne Abweichung |
| Kamera | HD-CCD Auto Contour, Mehrpunkt-Passermarkenerkennung |
| Schnittart | Voll- & Halbschnitt in einem Job |
| Anschlüsse | USB 2.0 · USB-Stick · TCP/IP |
| Software | AIDCUT · Jinkacut · Signmaster |
| Betriebsspannung | AC 100–240 V, 50/60 Hz |
| Arbeitsumgebung | +5 °C bis +35 °C |
| Maschinenabmessungen (L × B × H) | 1920 × 630 × 1120 mm |
| Nettogewicht | 66 kg |
| Bruttogewicht | 97 kg |
Welche Baugrößen gibt es beim Flachbettschneider Kegema FBP1625?
Der Kegema FBP1625 ist ein Flachbett-Schneidsystem der NEW SERIES, das der Hersteller auf dem Datenblatt als „Advertising Packaging Industry Cutting Machine“ führt. Er ist in zwei Arbeitsflächen erhältlich: 1600 × 2500 mm und 1800 × 2500 mm. Unterschiedlich ist allein die Breite – die Aufstellfläche wächst von 3560 × 2350 mm auf 3560 × 2550 mm, die Bauhöhe bleibt in beiden Fällen bei 1221 mm. Gesteuert wird der Tisch über einen LCD-Touchscreen an der Maschine, die Datenübergabe läuft über eine Ethernet-Schnittstelle. Die Schnittgeschwindigkeit ist von 0 bis 1800 mm/s einstellbar.
| Modell | Kegema FBP1625 (NEW SERIES) |
|---|---|
| Arbeitsfläche | 1600 × 2500 mm oder 1800 × 2500 mm |
| Maschinenabmessungen | 3560 × 2350 × 1221 mm bzw. 3560 × 2550 × 1221 mm |
| Schnittstärke | ≤ 50 mm (kundenspezifisch ≤ 150 mm) |
| Schnittgeschwindigkeit | 0 – 1800 mm/s |
| Nennleistung | 11 kW |
| Nennspannung | 220/380 V ± 10 % |
| Steuerung | LCD-Touchscreen |
| Schnittstelle | Ethernet |
Der Schneidkopf ist als Wechselkopf ausgeführt. Statt für jede Anwendung eine eigene Anlage vorzuhalten, tauschen Sie das Werkzeug – oszillierendes Messer, Rollmesser, Kiss-Cut, V-Cut oder CCD-Kamera – und fahren denselben Tisch für Verpackung, Display-Bau und Folienzuschnitt.
Welche Materialien und Materialstärken schneidet ein Flachbettschneider?
Der Kegema FBP1625 ist auf Platten- und Bogenware ausgelegt und schneidet serienmäßig bis 50 mm Materialstärke; in kundenspezifischer Ausführung nennt der Hersteller bis 150 mm. Welcher Wert in der Praxis erreicht wird, hängt vom eingesetzten Werkzeug ab – ein Schleppmesser arbeitet flacher als ein pneumatisches Messer.
| Serienmäßige Schnittstärke | ≤ 50 mm (kundenspezifisch ≤ 150 mm) |
|---|---|
| Schleppmesser (DKT) | bis 5 mm |
| Fräswerkzeug | bis 20 mm, Spindeldrehzahl 24.000 rpm |
| Pneumatisches Messer | bis 100 mm mit Spezialklingen |
Als Materialien nennt das Datenblatt unter anderem:
- Karton, Graupappe und Wellpappe
- Wabenplatte, KT-Board und Schaumplatte
- EPE- und EVA-Schaumstoffe
- PVC-Platte und Acrylplatte
- Autofolie und PP-Selbstklebematerial
Rollenware bleibt die Domäne des KS160 PRO: Er verarbeitet Folien bis 1680 mm Medienbreite mit einem Schneidedruck von 10 bis 800 g und schneidet bis 10 m Bahnlänge ohne Abweichung.
Welche Werkzeuge lassen sich am Wechselkopf einsetzen?
Der Wechselkopf des Kegema FBP1625 nimmt fünf Werkzeugtypen sowie eine CCD-Kamera für den Konturschnitt auf. Welches Werkzeug sinnvoll ist, ergibt sich aus Materialdichte und Schnittart – nicht aus der Maschinengröße.
| EOT – Oszillierendes Messer | Für Material mittlerer Dichte, kombinierbar mit verschiedenen Klingentypen: Schaumplatte, Wabenplatte, Wellpappe, Karton, KT-Board, Graupappe, Verbundwerkstoffe, Teppich, Leder |
|---|---|
| VCT – V-Cut-Werkzeug | Fasenschnitt für Faltkanten in Wellpappe, KT-Board, Hartkarton und Verpackungen; einstellbare Winkel 0°, 15°, 22,5°, 30° und 45° |
| OKT – Kiss-Cut-Werkzeug | Schneidet die obere Materiallage, ohne den Träger zu verletzen: Aufkleber, Etiketten, Selbstklebefolie, Reflexfolie, doppellagige Klebematerialien |
| DKT – Schleppmesser | Nicht oszillierendes Werkzeug bis 5 mm; laut Hersteller die wirtschaftlichste Variante mit hoher Schnittgeschwindigkeit und geringem Wartungsaufwand: Backlit-Folie, PP-Papier, Faltkarten, Handyfolien, flexible Kunststoffe |
| DRT – Rollmesser | Servomotorisch angetriebene Rund- oder Zehnkantklingen, ausgelegt für gewebte Materialien und Textilien |
| CCD-Kamera | Optische Passermarkenerkennung für den Konturschnitt bedruckter Bogen |
Typische Anwendungen sind damit Faltschachteln und Verpackungskartonagen, Display-Ständer, Etiketten im Kiss-Cut, Fahrzeugfolien-Zuschnitte, Handyfolien sowie Markierungs- und Stanzarbeiten in Leder und Textil.
Wie genau schneidet der KS160 PRO im Print-and-Cut-Betrieb?
Der Kegema KS160 PRO arbeitet mit einer Schnittpräzision von ± 0,02 mm und einer Wiederholgenauigkeit von ± 0,1 mm. Die beiden Werte beschreiben Unterschiedliches: Die Schnittpräzision betrifft die Positionierung innerhalb eines Auftrags, die Wiederholgenauigkeit den zweiten Durchlauf über dieselbe Kontur – relevant überall dort, wo ein Bogen mehrfach durch die Maschine läuft.
Für lange Bahnen ist der Materialtransport entscheidend. Sechs Andruckrollen und Stahl-Grit-Roller halten die Folie bis 10 m Schnittlänge ohne Abweichung in Spur. Beim Konturschnitt liest die HD-CCD-Kamera mehrere Passermarken statt nur einer und rechnet Verzerrungen aus Druck und Materialdehnung heraus. Voll- und Halbschnitt lassen sich in einem Job kombinieren, sodass Vollschnitt-Außenkontur und Kiss-Cut nicht getrennt gefahren werden müssen.
Im Ablauf hilft die QR-Code-Job-Erkennung: Der Plotter zieht den passenden Schneidejob selbst. Angesteuert wird er über USB 2.0, TCP/IP im Netzwerk oder – ganz ohne Rechner – per USB-Stick. Unterstützte Software sind AIDCUT, Jinkacut und Signmaster.
Rollen-Schneideplotter oder Flachbettschneider – welche Anlage passt?
Die Entscheidung fällt am Material, nicht am Budget. Der KS160 PRO ist ein Rollen-Schneideplotter für flexible Folien; der FBP1625 ist ein Flachbettschneider für steife Platten und Bogen. Wer Wellpappe, Wabenplatte oder Acryl schneiden will, kommt mit einem Rollenplotter nicht ans Ziel – und umgekehrt endet die Arbeitsfläche eines Flachbetttisches bei 2500 mm Länge, während der Rollenplotter durchgehende Bahnen bis 10 m schneidet.
| Materialform | KS160 PRO: Rollenware, Folie · FBP1625: Platten und Bogen |
|---|---|
| Arbeitsbereich | KS160 PRO: 1550 mm Schnittbreite bei 1680 mm Medienbreite · FBP1625: 1600 × 2500 mm oder 1800 × 2500 mm |
| Schnittgeschwindigkeit | KS160 PRO: 10 – 1200 mm/s · FBP1625: 0 – 1800 mm/s |
| Materialstärke | KS160 PRO: Folie, Schneidedruck 10 – 800 g · FBP1625: ≤ 50 mm, kundenspezifisch ≤ 150 mm |
| Bedienung und Anschluss | KS160 PRO: USB 2.0, USB-Stick, TCP/IP · FBP1625: LCD-Touchscreen, Ethernet |
| Stromanschluss | KS160 PRO: AC 100–240 V, 50/60 Hz · FBP1625: 220/380 V ± 10 %, 11 kW |
| Stellfläche | KS160 PRO: 1920 × 630 × 1120 mm · FBP1625: ab 3560 × 2350 × 1221 mm |
Betriebe, die beides brauchen – bedruckte Folie im Konturschnitt und dazu Kartonage oder Displaymaterial –, fahren die beiden Systeme parallel: der Rollenplotter für Print & Cut, der Flachbetttisch für alles, was sich nicht aufrollen lässt.
Welchen Stromanschluss, Platzbedarf und welches Gewicht muss ich einplanen?
Die beiden Maschinen stellen sehr unterschiedliche Anforderungen an den Aufstellort. Der KS160 PRO läuft an einer üblichen Wechselstromversorgung mit AC 100–240 V, 50/60 Hz und wiegt 66 kg netto. Der FBP1625 ist mit 11 kW Nennleistung bei 220/380 V ± 10 % eine Anlage, deren Anschluss vorab mit der Elektroplanung abzustimmen ist.
| KS160 PRO – Betriebsspannung | AC 100–240 V, 50/60 Hz |
|---|---|
| KS160 PRO – Maschinenmaße | 1920 × 630 × 1120 mm |
| KS160 PRO – Versandmaße | 2130 × 550 × 530 mm |
| KS160 PRO – Gewicht | 66 kg netto / 97 kg brutto |
| KS160 PRO – Arbeitsumgebung | +5 °C bis +35 °C |
| FBP1625 – Nennleistung | 11 kW |
| FBP1625 – Nennspannung | 220/380 V ± 10 % |
| FBP1625 – Maschinenmaße | 3560 × 2350 × 1221 mm bzw. 3560 × 2550 × 1221 mm |
Zwei Punkte werden in der Planung gern übersehen. Erstens die Anlieferung: Die Versandkiste des KS160 PRO misst 2130 × 550 × 530 mm bei 97 kg Bruttogewicht – Zufahrt, Türbreiten und Aufzug sollten vorher geprüft sein. Zweitens die Umgebung: Für den KS160 PRO gibt der Hersteller +5 °C bis +35 °C an. Eine unbeheizte Halle im Winter liegt außerhalb dieses Bereichs.
Datenblätter zum Herunterladen

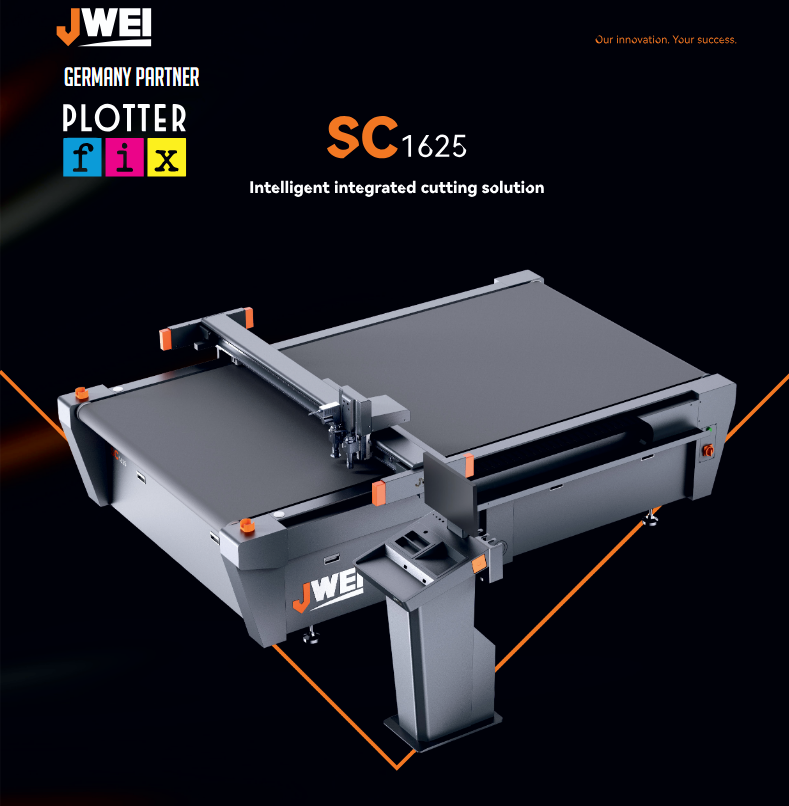

JWEI Industrielle
Flachbett-Schneidetische
Als offizieller "Germany Partner" von JINGWEI Systemtechnik bringen wir 30 Jahre Innovation direkt in Ihre Produktion. Die SG/SC-Serie schneidet, rillt und fräst mühelos Kartonagen, Schaumstoffe, Dichtungen und harte Verbundplatten.
- High-Speed: 33,3% schneller als Vorgängermodelle dank neuem Antriebschip
- Multi-Tool-Plattform: Oszillierendes Messer, Rillrad, V-Cut & Fräs-Optionen
- Maximale Haltekraft: 3x stärkeres Vakuum für absoluten Materialhalt
- Automation: Optionaler automatischer Werkzeugwechsler (ATC)
Ein Plotter für jede Anwendung
Egal welches Material – wir haben die passende Schneidetechnologie für Ihre Branche.
Fahrzeugfolierung & PPF
Von Motorrad-Decals bis zur millimetergenauen Steinschlagschutzfolie (Paint Protection Film). Exakter Konturschnitt für Car-Wrapping und Flottenbeschriftung ohne Verrutschen dank Vakuum-Technik.
Werbetechnik & Textil
Präzises Entgittern von Flex- und Flockfolien für den Textildruck. Schneiden von Aufklebern, Etiketten, Schaufensterbeschriftungen und dicken Sandstrahlfolien.
Verpackung & Dichtungen
Mit unseren JWEI Flachbettsystemen schneiden, rillen und fräsen Sie Faltschachteln, dicke Wellpappe, Schaumstoff-Inlays, Leder und industrielle Dichtungsmaterialien auf Maß.
Große Markenvielfalt & Gebrauchtmarkt
Neben unseren Eigenmarken vertreiben wir als Plotter-FIX GmbH auch neue, generalüberholte (refurbished) und gebrauchte Schneideplotter der Weltmarktführer. Finden Sie geprüfte Systeme von Summa, Mimaki, Mutoh, Roland und Graphtec zu attraktiven Konditionen inkl. Garantie.
Lassen Sie sich fachgerecht beraten
Ob Rollenplotter für die Fahrzeugfolierung, JWEI-Flachbetttisch für die Verpackungsindustrie oder ein gebrauchtes Markengerät von Summa – wir finden die exakt passende Lösung für Ihr Budget.
