Professionelle All-in-One-Lösung
Buchstaben-Biegemaschine

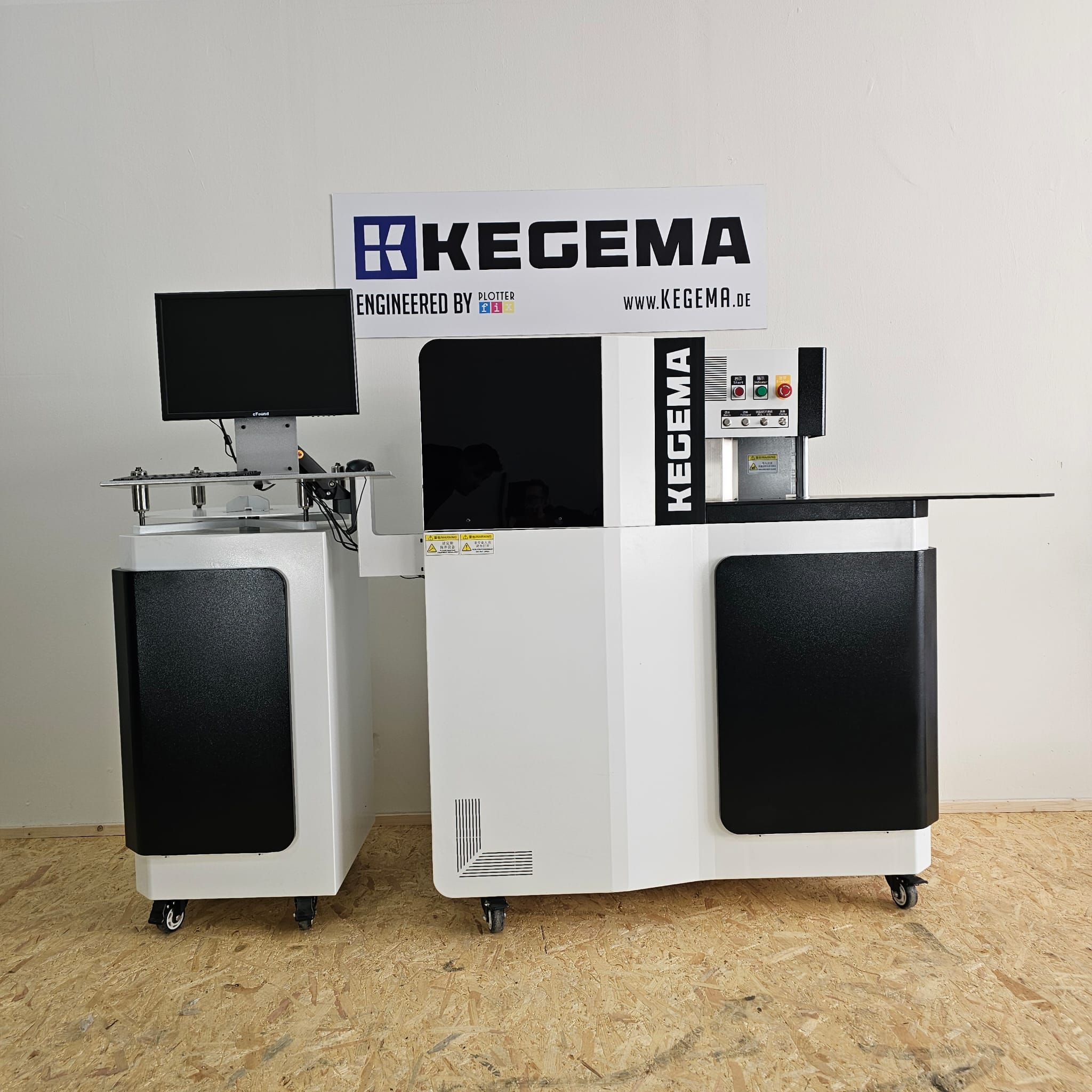

Kegema MLB150
Die MLB150 automatisiert die Herstellung von Profilbuchstaben (Channel Letters) auf Industrieniveau. Sie kombiniert Zuführen, Nuten, Fräsen und Biegen in einem einzigen, hochpräzisen System – ideal für moderne Schilder- und Lichtreklamebetriebe.
- Materialvielfalt: Flachaluminium, Edelstahl, verzinktes Blech & Alu-Kanten
- Präzision: Zuführgenauigkeit von ±0,1 mm für perfekte Ergebnisse
- All-in-One: Integriertes Nuten, Fräsen und vollautomatisches Biegen
- Software Inklusive: Intuitive Bedienung via AutoDrive / CBS4
Maximaler Workflow für die Lichtreklame
Technik, die sich rechnet: Reduzieren Sie Handarbeit und steigern Sie Ihren Output.
Höchste Flexibilität
Egal ob 0,3 mm Edelstahl oder 1,5 mm Aluminiumprofile (inklusive Foam / Channelume). Die Maschine stellt sich nahtlos auf Ihre Materialstärken ein.
Smarte Software
Das integrierte Auto Bending System liest gängige Formate wie AI, DXF oder PLT direkt ein und generiert automatisch den perfekten Biegepfad.
Deutscher Support
Wie bei all unseren Maschinen erhalten Sie von unserem eigenen Technik-Team vollen Support bei Installation, Einweisung und Wartung.
Welche Materialien verarbeitet die Kegema MLB150?
Alle Spezifikationen und Kapazitäten auf einen Blick.
Die Kegema MLB150 verarbeitet Aluminiumprofil, Flachaluminium, Edelstahl und verzinktes Blech bei Bandbreiten von 30 bis 150 mm. Aluminium biegt sie von 0,6 bis 1,5 mm Stärke, Edelstahl von 0,3 bis 0,8 mm. Die Zuführgenauigkeit liegt bei ± 0,1 mm, der minimale Biegeradius über 10 mm.
| Modell | Kegema MLB150 |
|---|---|
| Verarbeitbare Materialien | Flachaluminium, Aluminiumprofil (inkl. Foam / Channelume), Aluminiumkante, Edelstahl, verzinktes Blech |
| Materialstärke – Aluminiumprofile | 0,6 – 1,5 mm |
| Materialstärke – Edelstahl | 0,3 – 0,8 mm |
| Materialstärke – Verzinktes Blech | 0,4 – 1,0 mm |
| Materialbreite (gesamt) | 30 – 150 mm |
| Gängige Materialbreiten | 60 / 70 / 80 / 90 / 100 / 110 mm, Sondergrößen möglich |
| Arbeitshöhe Material | 20 – 150 mm |
| Zuführgenauigkeit | ± 0,1 mm |
| Minimaler Biegeradius | > 10 mm |
| Unterstützte Formate | AI / PLT / DXF / NC |
| Steuerkarten | ADTECH / Leetro (4-Achs) |
| Software | AutoDrive / CBS4 Auto Bending System |
| Zuführsystem | Rollendes Dauerzuführsystem mit AUTONICS-Encoder |
| Nut- und Frässystem | Frässtruktur für Aluminiumprofile, koreanisches KORLOY-Planmesser |
| Biegesystem | Zweiachsiges Koppelbogen-Biegesystem, zweiachsiges Kupferrollen-Presssystem |
| Spannung | 220 V / 50 Hz |
| Leistung | 3,5 kW |
| Druckluft | 0,6 – 0,8 MPa |
| Maschinenkörper | 1500 × 850 × 1550 mm |
| Zuführtisch | 500 × 500 × 1100 mm |
| Gesamtgewicht | ca. 340 kg |
Was macht eine Buchstabenbiegemaschine und welche Arbeitsschritte übernimmt die MLB150?
Eine Buchstabenbiegemaschine formt schmale Metallbänder zu den Zargen von Profilbuchstaben (Channel Letters), also zu den umlaufenden Seitenwänden beleuchteter Schriftzüge und Logos. Die Kegema MLB150 fasst dafür vier Arbeitsschritte in einem System zusammen: Zuführen, Nuten, Fräsen und Biegen. Das Band läuft über ein rollendes Dauerzuführsystem in die Maschine, wird an den späteren Knickpunkten genutet oder gefräst und unmittelbar danach gebogen. Ein Umspannen oder der Wechsel an eine zweite Maschine entfällt.
- Zuführen: rollendes Dauerzuführsystem mit AUTONICS-Encoder, Zuführgenauigkeit ± 0,1 mm.
- Nuten und Fräsen: Frässtruktur für Aluminiumprofile mit koreanischem KORLOY-Planmesser.
- Biegen: zweiachsiges Koppelbogen-Biegesystem, minimaler Biegeradius über 10 mm.
- Pressen: zweiachsiges Kupferrollen-Presssystem, das die Kontur laut Herstellerangabe kratzfrei nachformt.
Verarbeitet werden Flachaluminium, Aluminiumprofil einschließlich Foam- und Channelume-Material, Aluminiumkante, Edelstahl und verzinktes Blech. Die Steuerung erfolgt über vierachsige Steuerkarten von ADTECH beziehungsweise Leetro.
Welche Profilbreiten und Buchstabengrößen verarbeitet die MLB150?
Die Kegema MLB150 verarbeitet Bandbreiten von 30 bis 150 mm; die 150 im Modellnamen entspricht dieser Obergrenze. Innerhalb dieses Bereichs decken die gängigen Breiten 60, 70, 80, 90, 100 und 110 mm die üblichen Zargenhöhen im Lichtwerbungsbau ab. Sondergrößen sind laut Herstellerangabe möglich. Die Arbeitshöhe des Materials liegt zwischen 20 und 150 mm.
Die Größe des fertigen Buchstabens ist durch diese Werte nicht begrenzt, da die Zarge fortlaufend aus dem Band gebogen wird. Maßgeblich sind vielmehr zwei andere Größen: die gewünschte Zargenhöhe, die in den Bereich der Materialbreite fallen muss, und der kleinste im Schriftzug vorkommende Innenradius. Konturen mit einem Radius unter 10 mm lassen sich nicht ausformen.
| Materialbreite (gesamt) | 30 – 150 mm |
|---|---|
| Gängige Materialbreiten | 60 / 70 / 80 / 90 / 100 / 110 mm |
| Sondergrößen | laut Herstellerangabe möglich |
| Arbeitshöhe Material | 20 – 150 mm |
| Minimaler Biegeradius | > 10 mm |
Wie genau arbeitet die MLB150 und welche Komponenten bestimmen die Präzision?
Die Kegema MLB150 führt das Material mit einer Genauigkeit von ± 0,1 mm zu. Dieser Wert entscheidet, wie exakt Nut, Fräsung und Biegepunkt zueinander liegen und wie sauber die Zarge am Ende des Umlaufs auf ihren Anfangspunkt trifft. Der Hersteller weist die dafür verantwortlichen Baugruppen einzeln aus:
| Zuführgenauigkeit | ± 0,1 mm |
|---|---|
| Zuführsystem | Rollendes Dauerzuführsystem mit AUTONICS-Encoder |
| Nut- und Frässystem | Frässtruktur für Aluminiumprofile, koreanisches KORLOY-Planmesser |
| Biegesystem | Zweiachsiges Koppelbogen-Biegesystem |
| Presssystem | Zweiachsiges Kupferrollen-Presssystem |
| Steuerkarten | ADTECH / Leetro (4-Achs) |
Der AUTONICS-Encoder erfasst den Vorschub messtechnisch, statt ihn ausschließlich aus der Motoransteuerung abzuleiten. Das KORLOY-Planmesser bestimmt die Qualität von Nut und Fräsung und damit, wie definiert die spätere Kante bricht. Das Kupferrollen-Presssystem formt die Kontur laut Herstellerangabe kratzfrei nach, was bei Edelstahl und beschichteten Aluminiumprofilen für die Sichtseite relevant ist. Die vierachsigen Steuerkarten koordinieren Vorschub, Werkzeug und Biegeachsen in einem Ablauf.
Welche Dateiformate und welche Software nutzt die MLB150?
Die Kegema MLB150 liest die Formate AI, PLT, DXF und NC. Buchstabenkonturen lassen sich damit direkt aus den in der Werbetechnik üblichen Grafik- und CAD-Programmen übernehmen, ohne den Umriss in der Maschinensteuerung nachzuzeichnen. Die Umsetzung in Vorschub-, Nut- und Biegebefehle übernimmt die Software AutoDrive beziehungsweise das CBS4 Auto Bending System.
Für den Betriebsablauf bedeutet das: Die Vektordatei, die ohnehin für den Zuschnitt der Frontplatte auf CNC-Fräse oder Laser vorliegt, dient auch als Grundlage für die Zarge. Wer bereits eine CNC-Portalfräsmaschine oder ein Faserlaser-Schneidsystem einsetzt, arbeitet mit demselben Datensatz weiter, statt eine zweite Zeichnung zu pflegen.
| Unterstützte Formate | AI / PLT / DXF / NC |
|---|---|
| Software | AutoDrive / CBS4 Auto Bending System |
Welchen Stromanschluss und wie viel Stellfläche braucht die MLB150?
Die Kegema MLB150 wird mit 220 V / 50 Hz betrieben und hat eine Leistung von 3,5 kW. Zusätzlich benötigt sie Druckluft mit 0,6 bis 0,8 MPa. Die Maschine besteht aus zwei Baugruppen: Der Maschinenkörper misst 1500 × 850 × 1550 mm, der Zuführtisch 500 × 500 × 1100 mm. Das Gesamtgewicht beträgt rund 340 kg.
Für die Aufstellungsplanung sind beide Baugruppen zusammen zu betrachten. Der Zuführtisch steht in Verlängerung des Maschinenkörpers, dazu kommen Bedienfläche an der Vorderseite und Ablagefläche für das ausgebogene Werkstück. Für die Anlieferung und den Transport innerhalb des Gebäudes sind bei 340 kg Hubwagen oder Stapler einzuplanen.
| Spannung | 220 V / 50 Hz |
|---|---|
| Leistung | 3,5 kW |
| Druckluft | 0,6 – 0,8 MPa |
| Maschinenkörper (L × B × H) | 1500 × 850 × 1550 mm |
| Zuführtisch (L × B × H) | 500 × 500 × 1100 mm |
| Gesamtgewicht | ca. 340 kg |
Für welche Betriebe eignet sich die MLB150 und wo liegen die Grenzen?
Die Kegema MLB150 ist für Schilder-, Lichtwerbe- und Werbetechnikbetriebe ausgelegt, die Profilbuchstaben in Einzel- oder Serienfertigung herstellen. Sie ersetzt das manuelle Kerben und Biegen von Zargenband, sobald regelmäßig Schriftzüge aus Aluminium, Edelstahl oder verzinktem Blech entstehen. Ebenso klar lassen sich die Grenzen aus dem Datenblatt ableiten:
| Aluminiumprofil (inkl. Foam / Channelume) | 0,6 – 1,5 mm |
|---|---|
| Edelstahl | 0,3 – 0,8 mm |
| Verzinktes Blech | 0,4 – 1,0 mm |
| Materialbreite | 30 – 150 mm |
| Minimaler Biegeradius | > 10 mm |
- Edelstahl über 0,8 mm sowie Aluminium über 1,5 mm liegen außerhalb der Spezifikation.
- Bandbreiten unter 30 mm und über 150 mm sind nicht verarbeitbar.
- Radien unter 10 mm lassen sich nicht ausformen. Filigrane Schriften mit sehr engen Innenkonturen sollten deshalb vor der Anschaffung anhand der eigenen Hausschriften geprüft werden.
- Die Maschine fertigt die Zarge. Frontplatte, Rückwand, LED-Bestückung und Montage bleiben eigene Arbeitsgänge.
Für Betriebe, die Frontplatten bereits auf CNC-Fräse oder Faserlaser zuschneiden, schließt die MLB150 den verbleibenden manuellen Schritt im Prozess.
