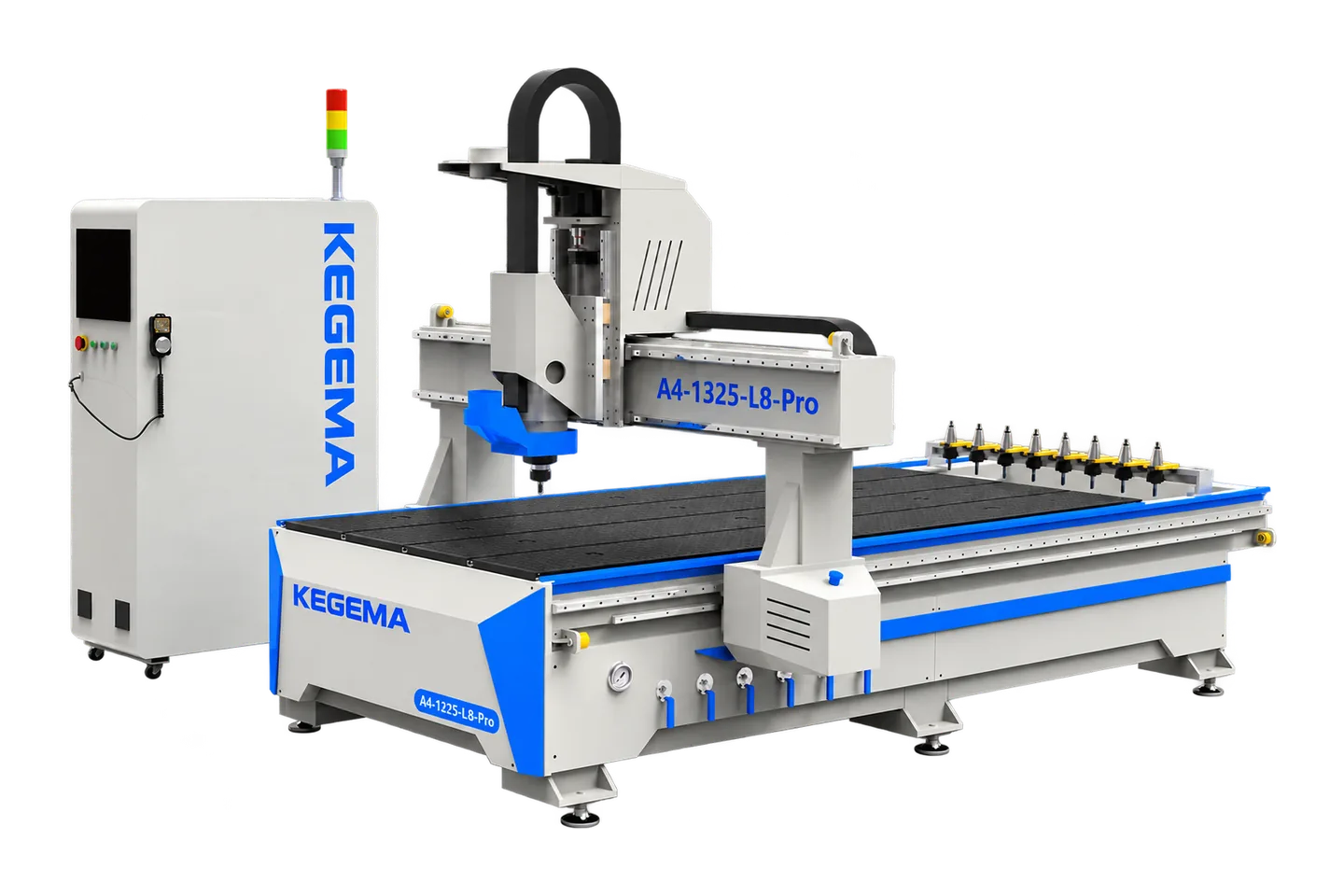

A4-1325-L8-Pro High-Level-ATC-CNC mit multifunktionalem automatischem Werkzeugwechsler für 8–12 Werkzeuge sowie hochwertiger Steuerung und Elektrik für vielfältige Bearbeitungsaufgaben. Geeignet für Möbelhersteller und andere Fertigungsbetriebe.
Ausstattung
HQD 9,0-kW-ATC-Spindel, luftgekühlt, ISO30-ER32
Delta 11-kW-Frequenzumrichter
Vakuumtisch mit 7,5-kW-Vakuumpumpe
Syntec 1000-W-AC-Servomotor mit Treiber
Shimpo-Planetengetriebe (Japan)
Syntec-60WE-Bussteuerung
Linearmagazin für 8 Werkzeuge
Elektrik von Schneider (Frankreich)
Automatische Schmierung und 3,0-kW-Absaugung
3D-Modell
Drehen Sie die A4-1325-L8-Pro, zoomen Sie hinein und klicken Sie auf eine Nummer – so sehen Sie, wo jede Baugruppe sitzt und was sie leistet.
3D-Modell wird geladen …
Ziehen zum Drehen · Klick ins Modell, dann Mausrad zum Zoomen
Vereinfachtes 3D-Modell zur Veranschaulichung – die tatsächliche Ausführung zeigen die Fotos.
HQD 9-kW-ATC-Spindel
Luftgekühlte Spindel mit ISO30-ER32
Hohe Präzision bei stabiler Leistung
Hohe Leistung, 0–24.000 U/min
Syntec 1000-W-AC-Servomotor
Z-Achse mit AC-Servomotor und Bremse
1000-W-AC-Servomotor mit Absolutwertgeber
Mit bewährtem Shimpo-Planetengetriebe
Linearer Werkzeugwechsel
Automatischer Wechsel von 8–12 Werkzeugen
Für vielfältige Bearbeitungsaufgaben
Schneller, effizienter Werkzeugwechsel
Syntec-60WE-Bussteuerung
Bewährte 60WE-Bussteuerung
Einfache Bedienung per Handrad
Vielseitig, stabile Leistung
Technische Daten
Modell
A4-1325-L8-Pro
Arbeitsbereich
1300 × 2500 × 300 mm
Max. Verfahrgeschwindigkeit
45 m/min
Max. Arbeitsgeschwindigkeit
30 m/min
ATC-Spindel
HQD 9,0 kW ISO30, luftgekühlt
Motor
Syntec mit Absolutwertgeber (Taiwan)
Getriebe
Shimpo-Planetengetriebe (Japan)
Steuerung
Syntec-Bussteuerung (Taiwan)
Elektrik
Schneider (Frankreich)
Frequenzumrichter
Delta 11 kW (Taiwan)
