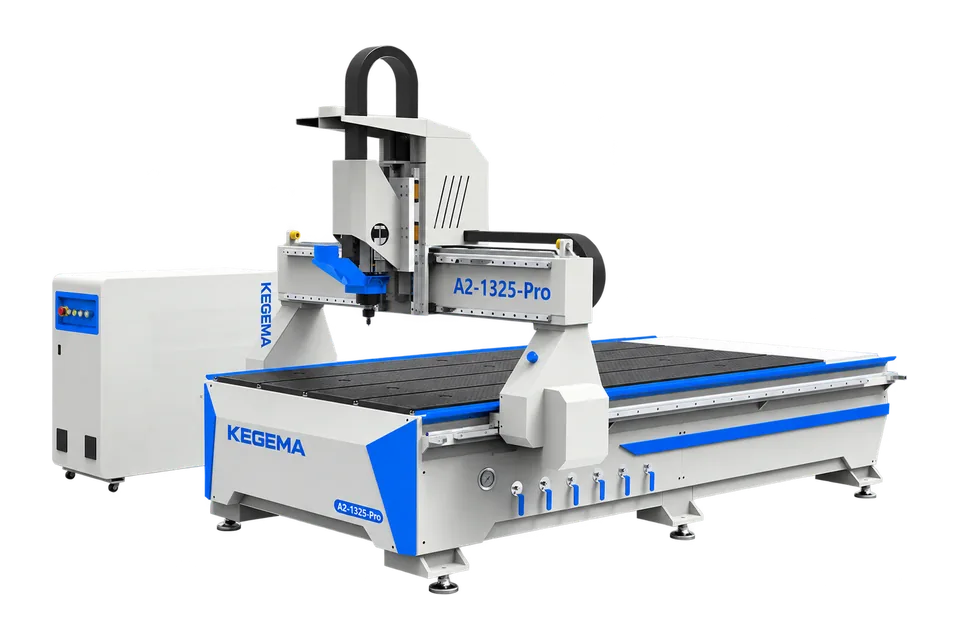

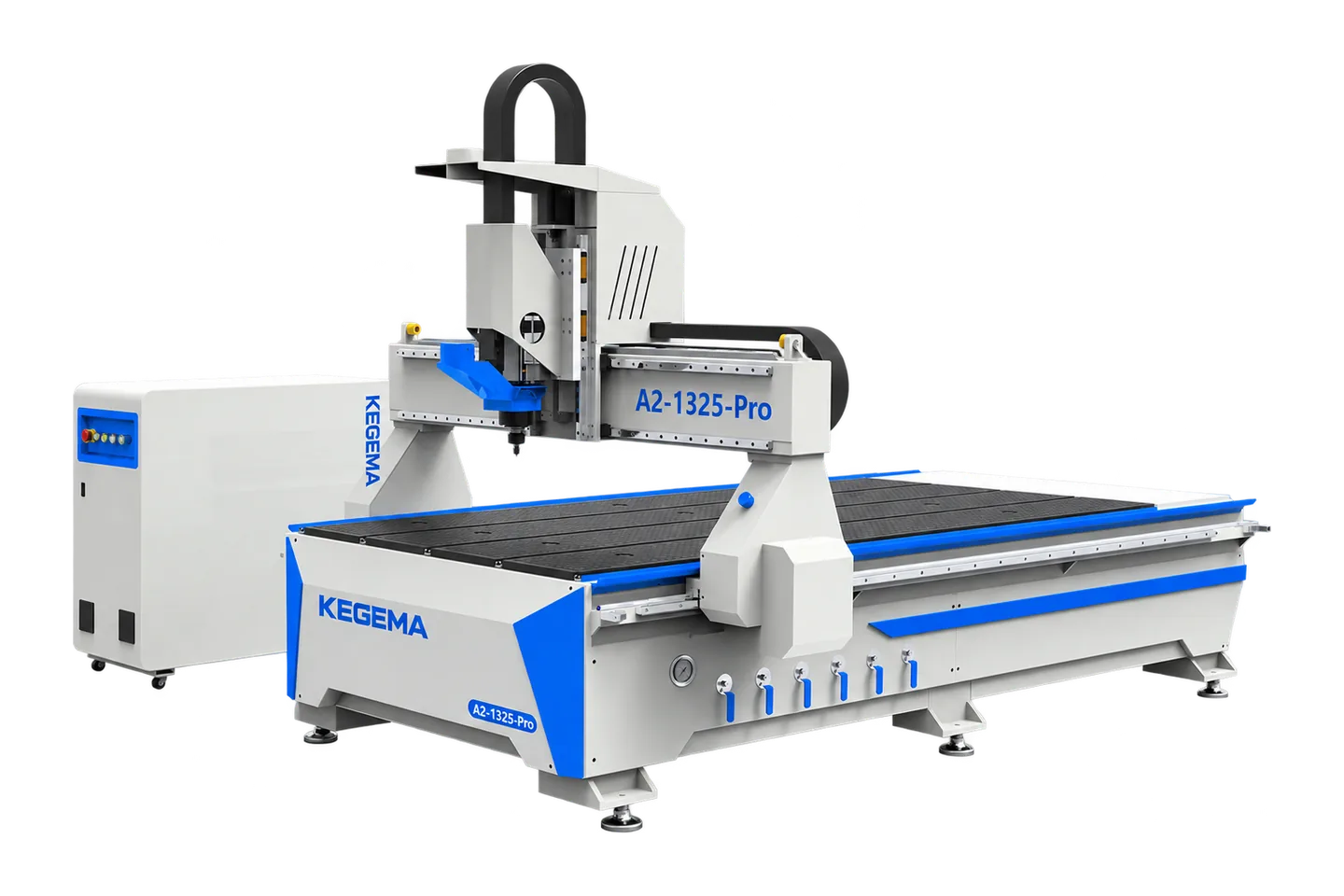

A2-1325-Pro halbautomatische Werkzeugwechsel-Maschine mit 9-kW-ATC-Hochleistungsspindel: Werkzeugwechsel per Knopfdruck für deutlich mehr Effizienz. AC-Servomotoren und japanische Shimpo-Getriebe sorgen für einen stabilen Lauf.
Ausstattung
9,0-kW-ATC-Spindel ISO30, luftgekühlt
Folinn 11-kW-Frequenzumrichter
750-W-AC-Servomotor mit Treiber
Shimpo-Planetengetriebe (Japan)
DSP-B11-Steuerung
Vakuumtisch mit 5,5-kW-Vakuumpumpe
3,0-kW-Absaugung mit Gestell, Bürste und Schlauch
3D-Modell
Drehen Sie die A2-1325-Pro, zoomen Sie hinein und klicken Sie auf eine Nummer – so sehen Sie, wo jede Baugruppe sitzt und was sie leistet.
3D-Modell wird geladen …
Ziehen zum Drehen · Klick ins Modell, dann Mausrad zum Zoomen
Vereinfachtes 3D-Modell zur Veranschaulichung – die tatsächliche Ausführung zeigen die Fotos.
9-kW-ATC-Spindel
Luftgekühlte Spindel mit ISO30-ER32
Hohe Präzision bei stabiler Leistung
Hohe Leistung, 0–24.000 U/min
AC-Servomotor mit Getriebe
Schneller 750-W-AC-Servomotor
Shimpo-Planetengetriebe (Japan)
Stabiles System mit geringem Wartungsaufwand
Führungsschiene und Schrägverzahnung
Hochpräzise 25-mm-Vierkantführung
Schrägverzahnte Zahnstange für ruhigen Antrieb
Hohe Genauigkeit, hohe Tragfähigkeit
DSP-B11-Steuerung
Mehrsprachige Bedienung
Einfache Bedienung per Handrad
Fortsetzen nach Unterbrechung
Technische Daten
Modell
A2-1325-Pro
Arbeitsbereich
1300 × 2500 × 300 mm
Max. Verfahrgeschwindigkeit
35 m/min
Max. Arbeitsgeschwindigkeit
20 m/min
Spindel
HQD 9,0 kW ISO30, luftgekühlt
Motor
AC-Servomotor
Getriebe
Shimpo-Planetengetriebe (Japan)
Steuerung
DSP B11
Führungen und Zahnstangen
25-mm-Führungsschienen und Schrägverzahnung
Optionale Größen
2000 mm × 3000 mm
